Bottom-Board

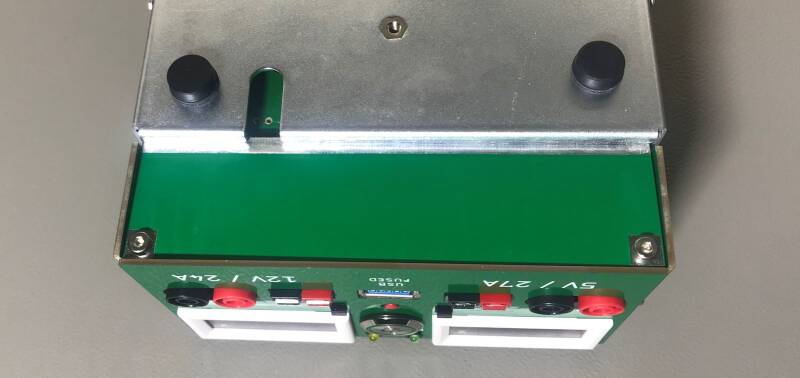

Das Bottom-Board hat die Funktion eines "Schutzblechs": Sollte am Arbeitsplatz was herumliegen und versehentlich unter das Netzteil gelangen - soll es keinen Kurzschluß auslösen. Es ist also mehr oder weniger wirklich nur eine Abdeckung. Gefertigt als 0.6mm PCB - das ist kostenmäßig im Rahmen, und es muß sich etwas verbiegen, wenn man nicht stattdessen die Abstandhalter auf Maß ablängen möchte.

Dateidownloads zu Bottom-Board

Bottom Board Eagle Schaltplan
Archiv – 2,9 KB 110 Downloads
Bottom Board Eagle Boarddatei
Archiv – 3,1 KB 107 Downloads
Bottom Board Gerber File Order JLC
Archiv – 26,5 KB 104 Downloads

Das ist ein privates Projekt. Ich kann weder die Vollständigkeit noch die Richtigkeit der dargebotenen Informationen garantieren, noch eine Gewähr für irgendwas übernehmen.


«   »
